| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Série RAP |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables disponibles |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

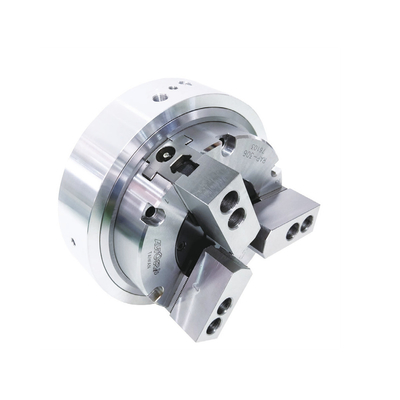

| Nom du produit: | RAP PNEUMATIC ROTARY CHUCK Les pièces de rechange sont utilisées pour les pièces de rechange. | Matériel: | Acier forgé |
|---|---|---|---|
| Utilisation: | Prise / fixation | caractéristique: | Hauts précision/de haute qualité |
| taille: | Voir le cahier des charges | Le service: | OEM/ODM est acceptable |
| Mettre en évidence: | Le système de détection de l'émission de gaz doit être conforme aux prescriptions de la présente annexe.,Pour les pièces détachées,les pièces détachées doivent être placées dans des conditions de sécurité suffisantes. |
||
Détails du produit
Marque: NTH
Chauffage rotatif avec cylindre apnéomatique intégré, conception compacte, adapté à l'usinage léger. compatible avec la mâchoire souple ou dure standard.
Peut être installé sur une table tournante pour l'indexation des usines.
Sélectionné contre la poussière et les copeaux.
Surfaces correspondantes de toutes les pièces durcies, broyées et directement lubrifiées.
Note: Pour surmonter la force de frottement entre l'anneau du distubritor et le corps du rouleau, le couple de rotation de la table tournante doit être supérieur à celui indiqué dans le tableau.
(Unité de taille: mm)
|
Modèle |
Accident vasculaire cérébral Je suis désolé. |
Je ne peux pas le faire. |
Je vais jeter Dia. |
La force de serrage maximale kN (kgf) (Pneumatique à 6,0 kgf/cm2) |
| Le RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| Le RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| Le RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Modèle |
Pression maximale (kgf/cm2) |
(rpm) Max. vitesse |
Maximum de rotation Résistance et couple |
6.0 kgf/cm2) L'utilisation de l'air |
Poids (kg) |
| Le RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| Le RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| Le RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Modèle | Une | B. Pour | B1 | C (H6) | D | E | F | G | H est | Je | Le K. |
| Le RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| Le RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| Le RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Modèle | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T | U | V | W |
| Le RAP-306 | 6 ~ M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3 ~ M8 |
| Le RAP-308 | 6 ~ M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3 ~ M8 |
| Le RAP-310 | 6 ~ M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3 ~ M8 |
Sous réserve de changements technologiques sans information préalable
Des exigences non standard peuvent être imposées
