| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Série 3Q |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables disponibles |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

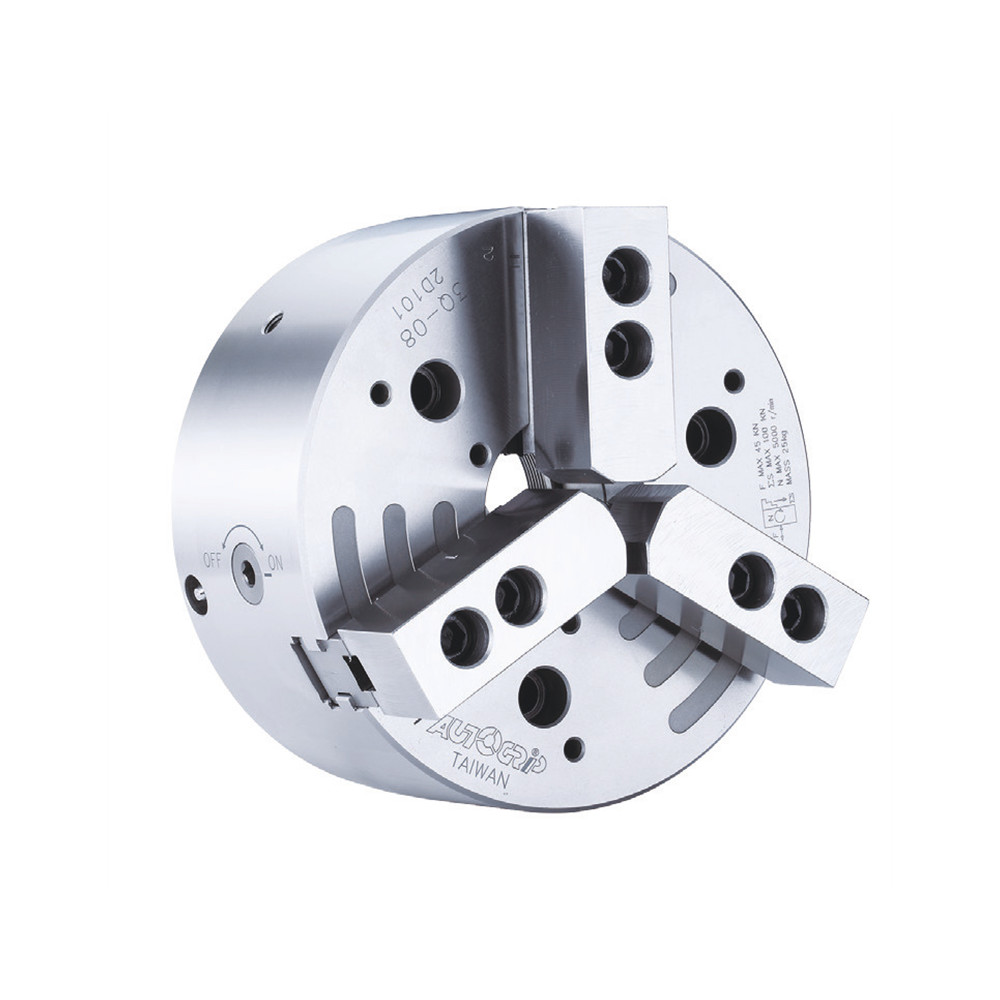

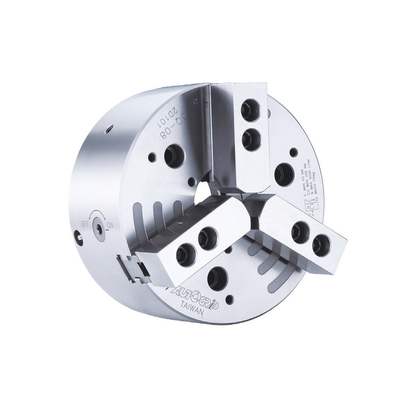

| Nom du produit: | 3Q - Chut qui change rapidement de mâchoire | Matériel: | Acier forgé |
|---|---|---|---|
| Utilisation: | Prise/montage | caractéristique: | Hauts précision/de haute qualité |
| taille: | Voir le cahier des charges | Le service: | OEM/ODM est acceptable |
| Mettre en évidence: | La plupart de ces produits sont fabriqués à partir d'une seule matière première.,3Q: rapidement changement de mâchoire |
||
Détails du produit
Marque: NTH
Le temps de changement le plus court pour la mâchoire molle, c'est la haute précision de répétabilité.
Haute rigidité et haute précision de répétabilité.
Pour le système de sécurité, la mâchoire principale sera complètement retournée lorsque la mâchoire de base et la dentelle s'alignent correctement.
(Unité de taille: mm)
| Modèle |
Le plongeur coup de tête(mm) |
Accident vasculaire cérébral Je suis désolé. |
Je vais jeter Dia. Maximum. |
Je vais jeter Dia. Min. (mm) |
Max. D.B. tirez KN(kgf) |
Max. serrage Pour les véhicules à moteur à combustion |
| 3Q-08A6 | 16 | 7.5 | 210 | 23 | 45.0 ((4590) | 82.0(8360) |
| 3Q-10A8 | 19 | 8.8 | 254 | 41 | 60.0(6118) | 115.0 ((11270) |
| 3Q-12A8 | 23 | 10.6 | 315 | 47 | 81.0 ((8259) | 165.0 ((16825) |
|
Modèle |
Max. vitesse minutes- Je vous en prie.(rpm) |
Inertia Poids total de l'équipement2 |
Le poids (kg) |
Poids (kg) Adaptateur inclus |
Coïncidence cyl. |
Pression maximale MPa (kgf/cm)2) |
| 3Q-08A6 | 5000 | 0.15 | 24.5 | 26.0 | Le TK-1068 | 3.1 ((31) |
| 3Q-10A8 | 4500 | 0.41 | 44.0 | 46.0 | TK-A1287 | 2.8 ((28) |
| 3Q-12A8 | 3500 | 0.96 | 73.0 | 75.0 | Le TK-1511 | 2.4 ((25) |
| Modèle | Une | B. Pour | B. Pour | C | D | D1 | D2 | E | E1 | F |
G - Je ne peux pas. |
G - Je ne peux pas. |
G Min. |
G Min. |
H est | Je |
| 3Q-08A6 | 215 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5 | 32 | - Une.5 | 15.5 | 20 | 30 |
| 3Q-10A8 | 254 | 119 | 132 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 81 | 8.5 | 26.5 | - Il y en a dix.5 | 7.5 | 39 | 45 |
| 3Q-12A8 | 315 | 133 | 145 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 106 | 8.5 | 26.5 | - 14 ans.5 | 3.5 | 42 | 50 |
| Modèle | J1 | Le max. | L | L1 | L1 | M | N | P | Q. Je vous en prie. | R max. | R min. | S | T | U | V | W |
| 3Q-08A6 | 98 | M75x2 | M12 | 17 | 20 | 37 | 95 | 25 | 36 | 20.8 à 44.8 | 17.1 à 41.1 | 35 | 14 | M6 | 264 | 80 |
| 3Q-10A8 | 115 | M90x2 | Le M16 | 23 | 25 | 42 | 110 | 30 | 40.5 | 21.1 à 52.8 | 16.7 à 48.2 | 40 | 16 | M8 | 312 | 100 |
| 3Q-12A8 | 140 | M115x2 | Le M16 | 22 | 24 | 50 | 111 | 30 | 57 | 34.1 à 70.1 | 28.8 à 64.8 | 50 | 21 | M8 | 360 | 130 |
Commentaires:
Les dimensions et les spécifications de 3Q-A sont dans les données rouges.
Sous réserve de changements technologiques sans information préalable
Des exigences non standard peuvent être imposées
