| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Série S-RE |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables disponibles |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |
| Nom du produit: | S-RE cylindre hydraulique rotatif avec sécurité et détection | Utilisation: | Entraînement du travail de mandrins |
|---|---|---|---|
| caractéristique: | Précision légère/haute/écurie/de haute qualité | taille: | Voir le cahier des charges |
| Le service: | ODM/OEM est disponible | ||
| Mettre en évidence: | CYLINDRES hydrauliques rotatifs,DÉTECTION cylindre hydraulique rotatif,Sécurité cylindre hydraulique rotatif |
||
Détails du produit
Marque: NTH

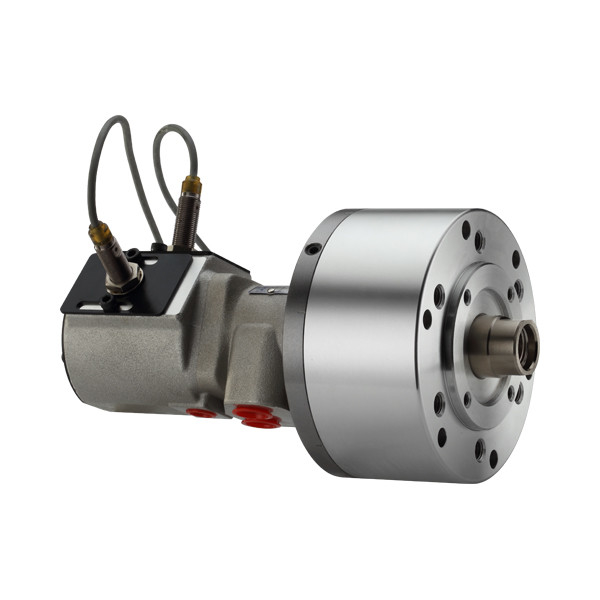

Le cylindre rotatif est le type de forme courte, léger et à grande vitesse de rotation.
Il peut fonctionner avec l'interrupteur de proximité inductive, il est facile d'ajuster la course et de vérifier si la course du piston du cylindre est correcte ou non.l'interrupteur n'est pas inclus dans les accessoires et doit être acheté individuellementIl est appliqué pour vérifier si la course du cylindre est requise ou non.
La soupape de contrôle de sécurité et la soupape de soulagement de pression sont intégrées dans le cylindre.
Il peut être monté de l'avant ou de l'arrière.
Le port de vidange doit être connecté indépendamment au réservoir d'huile pour éviter une contre-pression.
Télécharger le catalogue de production:Fiche de données S-RE.pdf
(unité: mm)
| 规格 Spécifications 型号 modèle |
活塞面积 Surface du piston en cm2 押侧 Étendre |
活塞面积 Surface du piston en cm2 拉侧Retirer |
活塞行程 Je suis en train d'apprendre Poussée du piston mm |
La vitesse de rotation maximale RPM maximale |
pression d'utilisation maximale Max.Pression de fonctionnement Le produit doit être présenté dans un emballage de qualité supérieure. |
∞ est le moment de Je suis... Poids total de l'eau |
Le poids Le poids en kg |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 Spécifications 型号 modèle |
Une | B. Pour | C | D1 | D2 | E H7 | F | G Max | G Min | H est | H1 | H2 | Je | Le K. | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | Une M20×2.5 | 6 ~ M8 × 16 | M8 × 60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | Une M20×2.5 | 6 ~ M10 × 20 | M8 × 75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | Un M24×3.0 | 6 ~ M12 × 20 | M8 × 85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | Un M30×3.5 | 12 ~ M12 × 24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | Un M36×4.0 | 12 ~ M16 × 30 | M10 × 125 | 21 | 37 | 60 |
Note: sous réserve de changements technologiques sans information préalable;
Des exigences non standard peuvent être formulées.
