| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | PS6 |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Nom du produit: | PS6 SÉRIE 6-JABLE réglable de précision | Matériel: | acier |
|---|---|---|---|
| Utilisation: | Montage/prise | caractéristique: | Haute précision/écurie/de haute qualité |
| taille: | Voir le cahier des charges | Le service: | ODM/OEM est accpetable |
| Mettre en évidence: | 6 mâchoires précise,6 mâchoires réglables de précision |
||
Marque: NTH

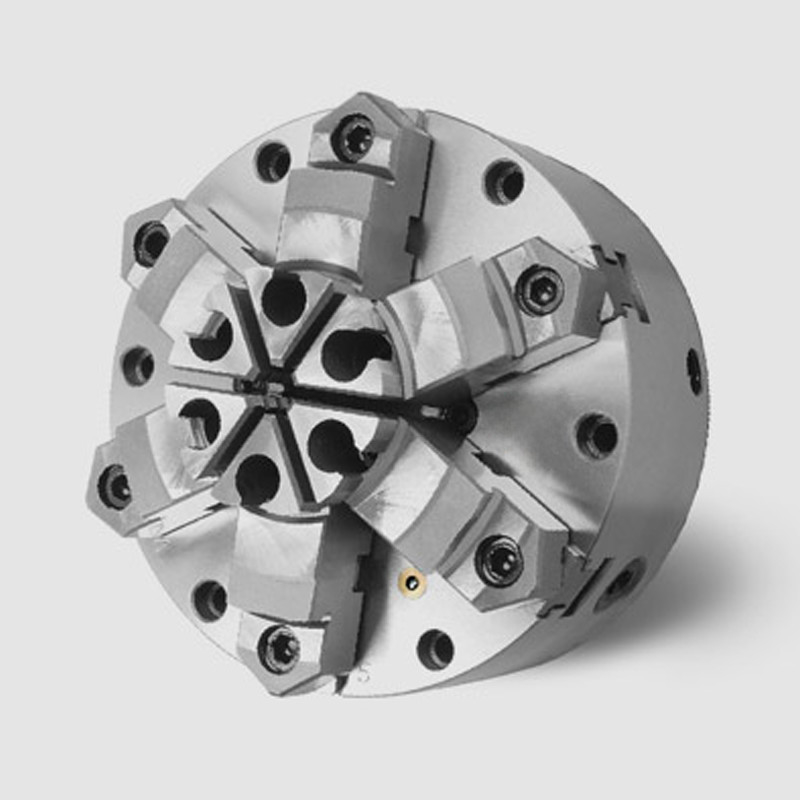

Modèle:PS6 SÉRIE 6-JABLE réglable de précision
Convient pour la production de pièces ayant la plus grande concentricité.
Largement utilisé, notamment pour les broyeuses, les têtes de séparation et les tours.
(unité: mm)
| Taille de la broche | D | D1 | D2 | D3 | H est | H1 | h | z-d |
Les mâchoires solides Corps en acier
|
Des mâchoires en deux pièces Corps en acier
|
| 125 | 127 | 60.33 | 112.73 | 33 | 95.7 | 56 | 16.7 | 3 à 6 | PS6 à 125 | PS6 à 125A |
| 5 dans. | 5 | 2.375 | 4.438 | 1.299 | 3.768 | 2.205 | 0.657 | 3-1/4 à 20 | PS6 à 5" | PS6-5"A |
| 160 | 152.5 | 79.37 | 135.7 | 39 | 98.6 | 59 | 17.5 | 6-M6 | PS6 à 160 | PS6-160A |
| 6 dans. | 6 | 3.125 | 5.343 | 1.535 | 3.882 | 2.323 | 0.689 | Je vous en prie. | PS6 à 6" | PS6-6"A |
| 200 | 210 | 120.65 | 190.5 | 57.5 | 132.2 | 79.3 | 19.1 | 6-M10 | Pour les appareils à combustion | Pour les véhicules à moteur: |
| 8 dans. | 8.27 | 4.75 | 7.5 | 2.264 | 5.206 | 3.122 | 0.752 | 6-3/8 à 16 | PS6 à 8" | PS6-8"A |
| 250 ※ | 254 | 161.9 | 111.13 | 72 | 153.8 | 88.7 | 20.4 | 6-M12 | PS6 à 250 | PS6-250A |
| 10 pouces. | 10 | 6.374 | 4.375 | 2.835 | 6.056 | 3.492 | 0.803 | 6 à 7/16-14 | PS6 à 10" | PS6 à 10"A |
| 315 ※ | 305 | 200.79 | 133.35 | 83 | 166.9 | 101.1 | 20.4 | 6-M12 | PS6 à 355. | Pour les appareils à commande numérique |
| 12 pouces. | 12 | 7.905 | 5.25 | 3.268 | 6.569 | 3.98 | 0.803 | - Je vous en prie. | PS6 à 12" | PS6-12"A |
| 380 ※ | 381 | 299.237 | 171.45 | 108 | 223.5 | 136.2 | 27 | 6-M16 | Pour les appareils à moteur | Pour les véhicules à moteur |
| 15 pouces. | 15 | 11.781 | 6.75 | 4.252 | 8.799 | 5.362 | 1.063 | 6-5/8 à 11 | PS6 à 15" | PS6-15"A |
Note: sous réserve de changements technologiques sans information préalable;
Des exigences non standard peuvent être formulées.
