| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Le numéro de téléphone est le numéro de téléphone de l'établissement. |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables disponibles |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

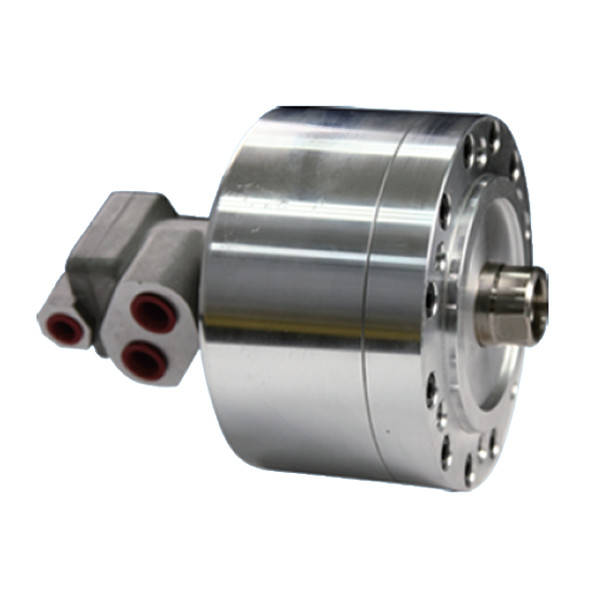

| Nom du produit: | CYLINDRES hydrauliques rotatives S-R avec dispositif de sécurité | Utilisation: | Entraînement du travail de mandrins |
|---|---|---|---|
| caractéristique: | Précision légère/haute/écurie/de haute qualité | taille: | Voir le cahier des charges |
| Le service: | ODM/OEM est disponible | ||
| Mettre en évidence: | cylindre hydraulique rotatif avec dispositif de sécurité,CYLINDRES hydrauliques rotatives S-R |
||
Marque: NTH
Le cylindre rotatif est le type de forme courte, léger et à grande vitesse de rotation.
La soupape de contrôle de sécurité et la soupape de soulagement de pression sont intégrées dans le cylindre.
Le port de vidange doit être connecté indépendamment au réservoir d'huile pour éviter une contre-pression.
Catalogue de production Télécharger:L'appareil doit être équipé d'un dispositif hydraulique.
(unité: mm)
|
Spécifications Modèle |
Piston surface en cm2 |
Piston surface en cm2 |
Piston coup de tête |
Je suis désolé. RPM |
Max. Opérationnel Pression |
Inertia Le moment |
Le poids en kg |
| S-65R | 31 | 27.9 | 15 | 6000 | 3.5 ((35) | 0.01 | 2.9 |
| S-80R | 47.7 | 42.8 | 15 | 6000 | 3.5 ((35) | 0.01 | 3.4 |
| S-100R | 75.4 | 70.5 | 20 | 5500 | 3.5 ((35) | 0.04 | 4.9 |
| S-125R | 119.6 | 112.5 | 25 | 5500 | 3.5 ((35) | 0.08 | 6.8 |
| S-150R | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200R | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
|
Spécifications Modèle |
Une | B. Pour | C | D | E H7 | F | G Max | G Min | H est | Je | Le K. | L | M H8 | N | P |
| S-65R | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-80R | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-100R | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20 × 30 | 6 ~ M10 × 20 | - | - | PT3/8 |
| S-125R | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6 ~ M12 × 20 | - | - | PT3/8 |
| S-150R | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30 × 45 | 12 ~ M12 × 24 | 31 | 5 | PT1/2 |
| S-200R | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36 × 60 | 12 ~ M16 × 30 | 37 | 5 | PT1/2 |
Note: sous réserve de changements technologiques sans information préalable;
Des exigences non standard peuvent être formulées.
