| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | S-65, S-80, S-100, S-125, S-150 et ainsi de suite. |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables disponibles |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

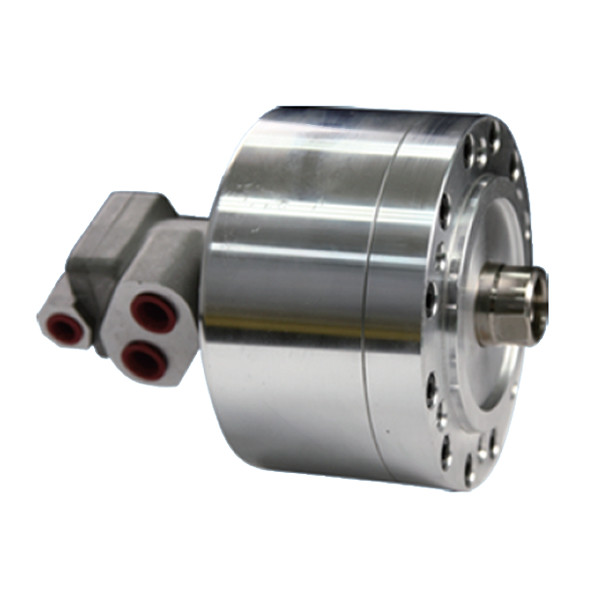

| Nom du produit: | S cylindre hydraulique rotatif non traversant | Utilisation: | Entraînement du travail de mandrins |
|---|---|---|---|
| caractéristique: | Précision légère/haute/écurie/de haute qualité | taille: | Voir le cahier des charges |
| Le service: | ODM/OEM est disponible | ||
| Mettre en évidence: | CYLINDE hydraulique rotative non traversante,S cylindre hydraulique rotatif entier |
||
Marque: NTH
La vanne rotative et le corps du cylindre, tous en alliage léger, léger.
Le roulement intérieur de la vanne rotative peut être lubrifié et refroidi suffisamment et supporter une rotation à grande vitesse pour une durée de vie plus longue.
Le port de vidange doit être connecté indépendamment au réservoir d'huile pour éviter une contre-pression.
Catalogue de production Télécharger:S cylindre hydraulique rotatif non traversant tout.pdf
(unité: mm)
| Spécifications/modèle | Surface du piston en cm2 Étendre |
Surface du piston en cm2 Retourner |
coup de tête |
Je suis désolé. RPM |
Max.Pression de fonctionnement Le produit doit être présenté dans un emballage de qualité supérieure. |
Moment d'inertie Poids total de l'eau |
Le poids en kg |
| S-65 | 31 | 27.9 | 15 | 6000 | 3.5 ((35) | 0.01 | 2.9 |
| S-80 | 47.7 | 42.8 | 15 | 6000 | 3.5 ((35) | 0.01 | 3.4 |
| S-100 | 75.4 | 70.5 | 20 | 5500 | 3.5 ((35) | 0.04 | 4.9 |
| S-125 | 119.6 | 112.5 | 25 | 5500 | 3.5 ((35) | 0.08 | 6.8 |
| S-150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
| Spécification/modèle | Une | B. Pour | C | D | E H7 | F | G Max | G Min | H est | Je | Le K. | L | M H8 | N | P |
| S-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16 × 30 | 6 ~ M8 × 16 | - | - | PT3/8 |
| S-100 | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20 × 30 | 6 ~ M10 × 20 | - | - | PT3/8 |
| S-125 | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6 ~ M12 × 20 | - | - | PT3/8 |
| S-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30 × 45 | 12 ~ M12 × 24 | 31 | 5 | PT1/2 |
| S-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36 × 60 | 12 ~ M16 × 30 | 37 | 5 | PT1/2 |
Note: sous réserve de changements technologiques sans information préalable;
Des exigences non standard peuvent être formulées.
