| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Le nombre total d'exemplaires de la catégorie "A" doit être inférieur ou égal à: |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

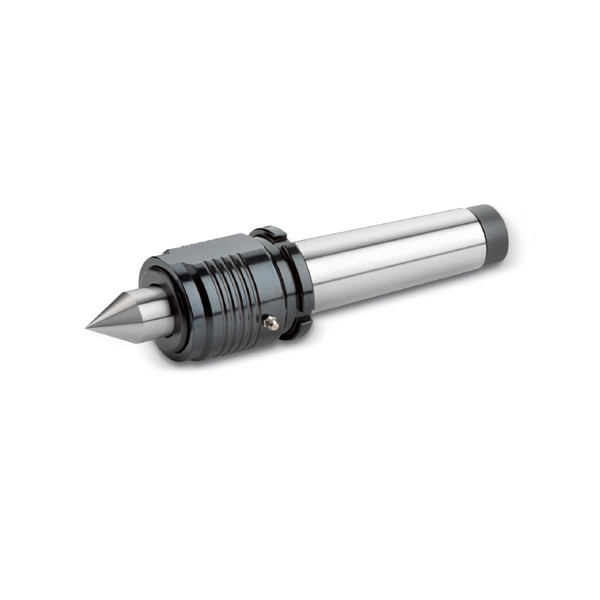

| Nom du produit: | SC-62-A, centre de détection des armes lourdes | Matériel: | Acier allié |
|---|---|---|---|
| Utilisation: | Tour à grande vitesse et à haute précision | Caractéristique: | Haute qualité/haute précision |
| Taille: | Référez-vous aux spécifications | Le code TIR: | Moins de 0,002 mm |
| Mettre en évidence: | SC-62-A: centre de vie,Le centre d'entraînement,Le centre d'activité des alliages d'acier lourd |
||
Marque: NTH
Type: série de centres en direct
Charge: lourde
Application: tour CNC, tour à grande vitesse, autre machine à tour
Utilisation au travail: applicable pour les processus de tournage ordinaires de longueur inférieure à 400 mm
Structure: combinaison de roulement à billes de précision à double rangée, de roulement à poussée et de roulement à aiguille
Accès à l'appareil: pour la clé de type Y
TIR: inférieur à 0,002 mm
L'inspection de la précision de l'extrémité centrale doit être effectuée en tenant fermement la barre de travail.
Il y a S modèle de type de charge légère, même spécification qui peut améliorer le problème de déformation de traitement de pièce mince
(Unité: mm)
| Modèle/spécifications | Une | B. Pour | C | D | D1 | G | L | Le centre | Max. RPM |
Max. rayonnant charge |
Max. axiale force de poussée |
| SC-62-H-5 | 48 | 104 | 9 | 62 | 31.2 | 44.399 ((MT5) | 239 | 60- Je ne sais pas. | 4,000 tours par minute | 1,430 kg | 2700 kg |
| Le numéro de série est le numéro de série. | 48 | 116 | 5 | 62 | 31.2 | 23.825 (MT3) | 224 | 60- Je ne sais pas. | 4,000 tours par minute | 1,430 kg | 2700 kg |
| Le numéro de série est le suivant: | 48 | 116 | 5 | 62 | 31.2 | 31.267 (MT4) | 224 | 60- Je ne sais pas. | 4,000 tours par minute | 1,430 kg | 2700 kg |
| SC-62-H-5A | 48 | 116 | 5 | 62 | 31.2 | 44.399 ((MT5) | 254 | 60- Je ne sais pas. | 4,000 tours par minute | 1,430 kg | 2700 kg |
Les commentaires
1Pour l'huile de lubrification, SKF-LGMT2 est désigné, les autres ne sont pas autorisés
2Si le "A" est derrière le nom du modèle, c'est une écrousse.
3Pour les données relatives à la force radiale, veuillez vous référer au poids de la pièce et à la force d'usinage.
4Si "A" est derrière le nom de la pointe interchangeable du centre, cela signifie que la pointe est de longueur étendue.
5Pour les données relatives à la force axiale, veuillez consulter les données relatives à la pression hydraulique de la coque.
6Pour les centres en direct, l'huile de lubrification SKF est désignée, elle est imperméable.
7Les commandes sur mesure sont acceptées.
8"Sous réserve de modifications techniques.
