| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Le nombre de points de contrôle doit être supérieur à: |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

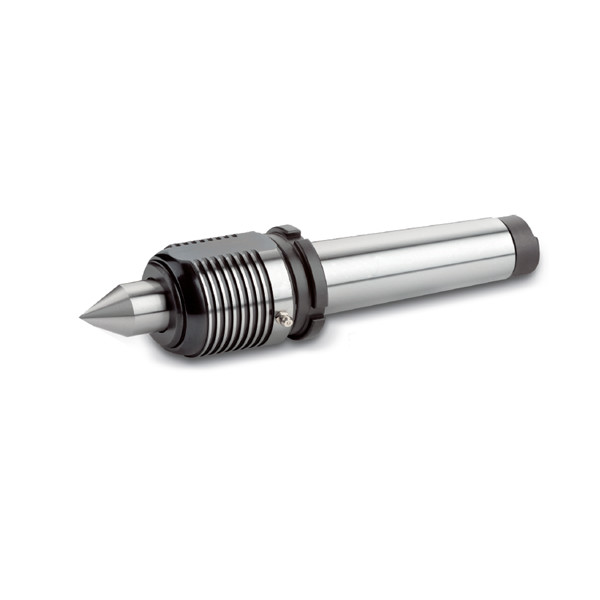

| Nom du produit: | NCH-62 DE VÉRITÉ PRÉCISIONNELLE et de haute vitesse en direct | Matériel: | Acier allié/carbure de tungstène |
|---|---|---|---|
| Utilisation: | Tour à grande vitesse et à haute précision | Caractéristique: | Haute qualité/haute précision |
| Taille: | Référez-vous aux spécifications | Le code TIR: | Moins de 0,002 mm |
| Mettre en évidence: | NCH-62 en direct,CENTRAL en direct de haute vitesse,Le centre d'entraînement |
||
Marque: NTH
Type: série de centres en direct
Charge: lourde
Application: tour CNC, tour à grande vitesse
Utilisation au travail: Applicable pour le tournage à grande vitesse et de haute précision de pièces
Structure: combinaison d'un roulement à haute vitesse à bille de contact angulaire et d'un roulement à aiguille
Accessoires: Fermeture de type Y
TIR: inférieur à 0,002 mm
L'inspection de la précision de l'extrémité centrale doit être effectuée en tenant fermement la barre de travail.
(Unité: mm)
| Modèle/spécifications | Une | B. Pour | C | D | D1 | G | L | Ø |
Max. RPM |
Max. rayonnant charge |
Max. axiale Poussée |
| NCH-62-3A | 47 | 116 | 8 | 68 | 31.2 | 23.825 (MT3) | 203 | 60- Je ne sais pas. | 12,000 tours par minute | 1600 kg | 1,240 kg |
| NCH-62-4A | 49 | 121 | 9 | 68 | 31.2 | 31.267 (MT4) | 229 | 60- Je ne sais pas. | 12,000 tours par minute | 2,730 kg | 1,750 kg |
| NCH-62-5A | 49 | 121 | 9 | 68 | 31.2 | 44.399 ((MT5) | 256 | 60- Je ne sais pas. | 12,000 tours par minute | 2,730 kg | 1,750 kg |
Les commentaires
1Pour l'huile de lubrification, SKF-LGMT2 est désigné, les autres ne sont pas autorisés
2Si le "A" est derrière le nom du modèle, c'est une écrousse.
3Pour les données relatives à la force radiale, veuillez vous référer au poids de la pièce et à la force d'usinage.
4Si "A" est derrière le nom de la pointe interchangeable du centre, cela signifie que la pointe est de longueur étendue.
5Pour les données relatives à la force axiale, veuillez consulter les données relatives à la pression hydraulique de la coque.
6Pour les centres en direct, l'huile de lubrification SKF est désignée, elle est imperméable.
7Les commandes sur mesure sont acceptées.
8"Sous réserve de modifications techniques.
