| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Le code de conduite est le code de conduite de l'équipage de l'équipage. |
| Documents: | SC-63.pdf |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

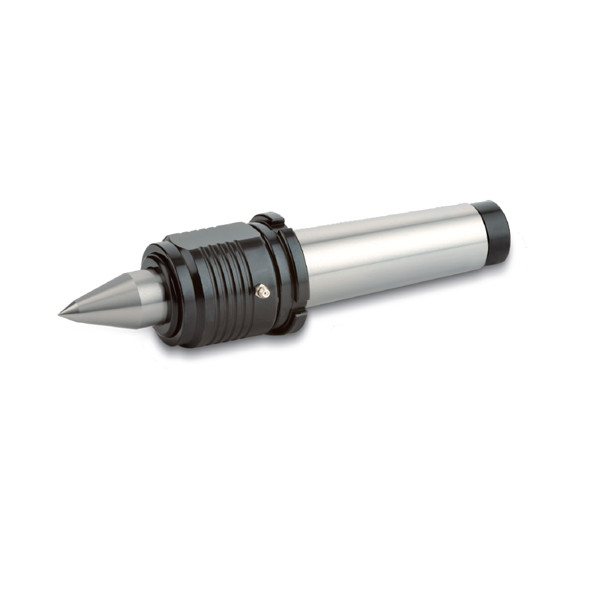

| Nom du produit: | SC-63-A MÉDIUM DUTY NOSE LONGue centre de vie avec une noix détachée | Matériel: | Acier allié |
|---|---|---|---|
| Utilisation: | Tour à grande vitesse et à haute précision | Caractéristique: | Haute qualité/haute précision |
| Taille: | Voir le cahier des charges | Le code TIR: | Moins de 0,002 mm |
| Mettre en évidence: | Le centre de vie du nez long,Le centre de vie du nez long |
||
Marque: NTH
Type: série de centres en direct
Taux de charge: moyen
Application Le tour CNC, le tour à grande vitesse et les autres tour.
Utilisation de travail Applicable pour les processus de tournage ordinaires de longueur inférieure à 400 mm et les processus de tournage de pièces minces.
La charge radiale et la charge axiale sont conçues séparément.
Accessoires pour la clé de type Y SC-63-M-3A/4A/5A
TIR inférieur à 0,002 mm
L'inspection de la précision de l'extrémité centrale doit être effectuée en tenant fermement la barre de travail.
(unité: mm)
| Modèle/spécifications | Une | B. Pour | C | D | D1 | G | d | L | Le centre |
Je suis désolée. RPM |
Max. rayonnant Charge |
Je suis désolée.Une- Je vous en prie. T- Je vous en prie.Fouce |
| SC-63-M-3A | 60 | 127 | 8 | 57 | 31.2 | 23.825 (MT3) | 12 | 214 | 60- Je ne sais pas. | 4,500 tours par minute | 1200 kg | 1800 kg |
| SC-63-M-4A | 60 | 127 | 9 | 57 | 31.2 | 31.267 (MT4) | 12 | 235 | 60- Je ne sais pas. | 4,500 tours par minute | 1300 kg | 2200 kg |
| SC-63-M-5A: | 60 | 127 | 9 | 57 | 31.2 | 44.399 ((MT5) | 12 | 262 | 60- Je ne sais pas. | 4,500 tours par minute | 1,400kg | 2300 kg |
Les commentaires
1Pour l'huile de lubrification, SKF-LGMT2 est désigné, les autres ne sont pas autorisés
2Si le "A" est derrière le nom du modèle, c'est une écrousse.
3Pour les données relatives à la force radiale, veuillez vous référer au poids de la pièce et à la force d'usinage.
4Si "A" est derrière le nom de la pointe interchangeable du centre, cela signifie que la pointe est de longueur étendue.
5Pour les données relatives à la force axiale, veuillez consulter les données relatives à la pression hydraulique de la coque.
6Pour les centres en direct, l'huile de lubrification SKF est désignée, elle est imperméable.
7Les commandes sur mesure sont acceptées.
8"Sous réserve de modifications techniques.
