| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | NTH |
| Certification: | CE |
| Numéro de modèle: | Le nombre de personnes concernées par les mesures d'urgence est déterminé par le règlement (CE) no 4 |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

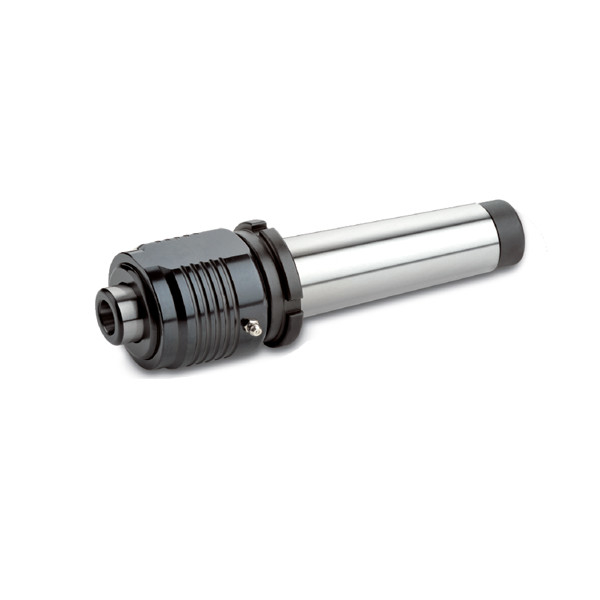

| Nom du produit: | SC-65-A Interchangeable Heavy Duty Live Centre avec écouvillon | Matériel: | Acier allié |
|---|---|---|---|
| Utilisation: | Tour à grande vitesse et à haute précision | Caractéristique: | Haute qualité/haute précision |
| taille: | Référez-vous aux spécifications | Le code TIR: | Moins de 0.005mm |
| Mettre en évidence: | Le centre de prise en charge des noix,Le centre d'interchangeabilité de la vie active |
||
Marque: NTH
Type: centre en direct interchangeable
Charge: lourde
Application Tour CNC et tour à grande vitesse ou autre tour.
Utilisation de travail Applicable à la longueur inférieure à 400 mm dans le processus de tournage fort ordinaire.
Structure Combinaison de roulement à billes à double rangée, de roulement de précision et de roulement à poussée et de roulement à aiguille.
Pour les accessoires: SC-61-H-4A/5A, clé Y et pointes de type 65 et poinçonneuse de type 65.
TIR inférieur à 0,005 mm.
L'inspection de la précision de l'extrémité centrale doit être effectuée en tenant fermement la barre de travail.
Il existe un modèle S de type léger, même spécification, qui peut améliorer le problème de déformation de la pièce mince de traitement.
(Unité: mm)
| Modèle/spécifications | Une | B. Pour | C | D | D1 | G | L | RPM max. |
Max. rayonnant charge |
Max. axiale force de poussée |
| Le numéro de série est le numéro suivant: | 14 | 82 | 9 | 62 | 31.2 | 31.267 (MT4) | 190 | 4,000 tours par minute | 1,430 kg | 2700 kg |
| Le numéro de série est le suivant: | 14 | 82 | 9 | 62 | 31.2 | 44.399 ((MT5) | 217 | 4,000 tours par minute | 1,430 kg | 2700 kg |
Commentaires:
1Pour l'huile de lubrification, SKF-LGMT2 est désigné, les autres ne sont pas autorisés
2Si le "A" est derrière le nom du modèle, c'est une écrousse.
3Pour les données relatives à la force radiale, veuillez vous référer au poids de la pièce et à la force d'usinage.
4Si "A" est derrière le nom de la pointe interchangeable du centre, cela signifie que la pointe est de longueur étendue.
5Pour les données relatives à la force axiale, veuillez consulter les données relatives à la pression hydraulique de la coque.
6Pour les centres en direct, l'huile de lubrification SKF est désignée, elle est imperméable.
7Les commandes sur mesure sont acceptées.
8"Sous réserve de modifications techniques.
