| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | NTH Cooperated Brand |
| Certification: | CE |
| Numéro de modèle: | Le nombre total d'équipements utilisés pour le contrôle de l'état de l'air est de: |
| Quantité de commande min: | 1 série |
| Prix: | Négociable |
| Détails d'emballage: | Un emballage solide et bien rangé est adapté au transport maritime et aérien. |
| Délai de livraison: | 3 jours ouvrables disponibles |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1000 ensembles/m |

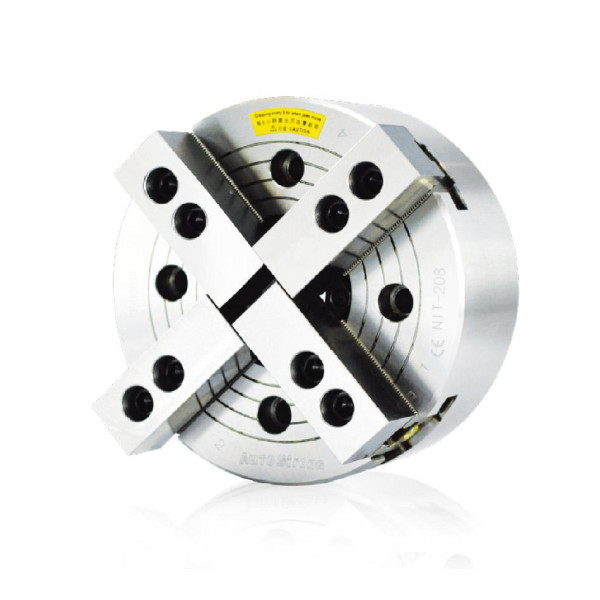

| Nom du produit: | NIT-200 4 mâchoires à travers la prise de courant totale ((ADAPTEUR INCLUS) | Matériel: | aciers moulés |
|---|---|---|---|
| Utilisation: | Prise/montage | caractéristique: | Hauts précision/de haute qualité |
| taille: | Voir le cahier des charges | Le service: | OEM/ODM est acceptable |
| Mettre en évidence: | Le four à 4 mâchoires,La valeur de l'indicateur est la valeur de l'indicateur. |
||
Marque: NTH
Facile à monter, adapté à la broche selon la norme DIN, BS, ISO, ASA, B5-9.
Le mamelon à huile situé dans les mâchoires maîtresses, point de serrage:1.5 mm*60
Convient pour les pièces de travail longues ou spéciales.
Peut être équipé d'un alimentateur automatique pour augmenter la productivité.
Peut être équipé d'un gabarit.
Remplaçable pour les marques japonaises.
Produit standard 6"~10" sont en acier allié de haute résistance SCM440 du Japon, plus de 21 pouces sont en FCD600.
Les surfaces coulissantes, les mâchoires principales et les parties intérieures durcissent et broient.
Remplacez le couvercle.
Catalogue de production Télécharger:NIT 200.pdf
(unité: mm)
| Modèle/taille |
À travers Un trou. |
Piston Un AVC |
Une attaque à la mâchoire. (mm) |
Force de traction maximale (kn) |
Je suis désolé. force d'adhérence |
Maximum de fonctionnement pression hydraulique |
| NIT-206 | Ø45 | 12 | 5.5 | 2243 | 5812 | 28.5 |
| NIT-208 | Ø52 | 16 | 7.4 | 3558 | 9075 | 26.5 |
| NIT-210 | Ø75 | 19 | 8.8 | 4385 | 11319 | 27.5 |
| NIT-212 | Ø91 | 23 | 10.6 | 5812 | 14990 | 27.5 |
| NIT-215 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-218 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-224 | Ø205 | 26 | 12 | 9177 | 23861 | 26.5 |
| Modèle/taille | RPM maximale (rpm) |
Le poids (kg) |
Inertia L'exposition à l'humidité |
Bouteille assortie | HJ correspondant | SJ correspondant | Une surdose. (mm) |
| NIT-206 | 4500 | 13.7 | 0.058 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
| NIT-208 | 3600 | 24 | 0.177 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
| NIT-210 | 3200 | 36 | 0.324 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
| NIT-212 | 2700 | 58.5 | 0.763 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
| NIT-215 | 1900 | 114 | 2.331 | M2511 | HJ15 | HC15 | Ø50-Ø381 |
| NIT-218 | 1500 | 140 | 3.798 | M2511 | HJ15 | HC15 | Ø50 à Ø450 |
| NIT-224 | 1000 | 284 | 15.2 | Dépôt de marchandises | Le HJ24-1 | HC24-1: | Ø150 à Ø610 |
| Modèle/taille | Une | B. Pour | C ((H6) | D | H est | Je | Le K. | L | M | Nmax. | Je suis Omax. | Je suis Omin. |
| NIT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6 M10x80 | 45 | 5 | 26.5 | 32 | 9.25 |
| NIT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6 M12x90 | 52 | 5 | 32 | 38.7 | 11.75 |
| NIT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6 M16x100 | 75 | 5 | 38.7 | 51 | 14.25 |
| NIT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6 M16x110 | 91 | 6 | 51 | 61.3 | 15.75 |
| NIT-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 61.3 | 82 | 15.25 |
| NIT-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 82 | 82 | 15.25 |
| NIT-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 8 M24x150 | 205 | 6 | 139.9 | 87.5 | 24.5 |
| Modèle/taille | Le Pmax. | Je vous en prie. | Q. Je vous en prie. | R | S | T | Une fois de plus. | W | X | Y |
| NIT-206 | 11 | - Je vous en prie. | 2 | 12 | 19 | 31 | M55x2 | 60 | 37 | 73 |
| NIT-208 | 14.5 | - Une.5 | 2 | 14 | 20.5 | 35 | M60x2 | 66 | 38 | 95 |
| NIT-210 | 8.5 | - Il y en a dix.5 | 2 | 16 | 25 | 40 | M85x2 | 94 | 43 | 110 |
| NIT-212 | 8 | - 15 ans. | 2 | 21 | 28 | 50 | M100x2 | 108 | 51 | 130 |
| NIT-215 | 7 | - 16 ans. | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-218 | 7 | - 16 ans. | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-224 | 16 | - 10 ans | 5 | 25 | 38 | 65 | M215x3 | 230 | 73 | 180 |
Note: sous réserve de changements technologiques sans information préalable;
Des exigences non standard peuvent être formulées.
