| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | NTH |
| Numéro de modèle: | JPCA-42A5, JPCA-42A6, JPCA-65A5, JPCA-65A6 |
| Quantité de commande min: | 1 jeu |
| Prix: | Négociable |
| Détails d'emballage: | Le bon et ferme paquet convient à l'expédition de mer et d'air |
| Délai de livraison: | 3 jours de travail de disponible |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 1000sets/M |
| Nom du produit: | JPC HIGH PRECISION PULL BACK POWER COLLET CHUCK Convient pour le collet en caoutchouc et le collet f | Matériel: | aciers moulés |
|---|---|---|---|
| Utilisation: | Montage/prise | Caractéristique: | Haute précision/écurie/de haute qualité |
| Taille: | Référez-vous aux spécifications | Le service: | ODM/OEM est accpetable |
| Mettre en évidence: | mandrin de bague de tour,mandrin de bague hydraulique |
||

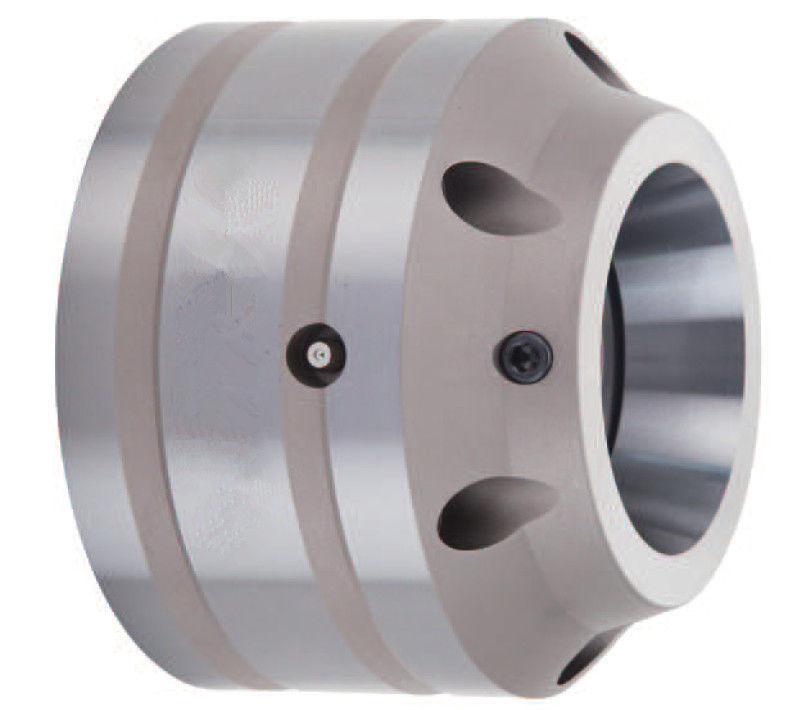

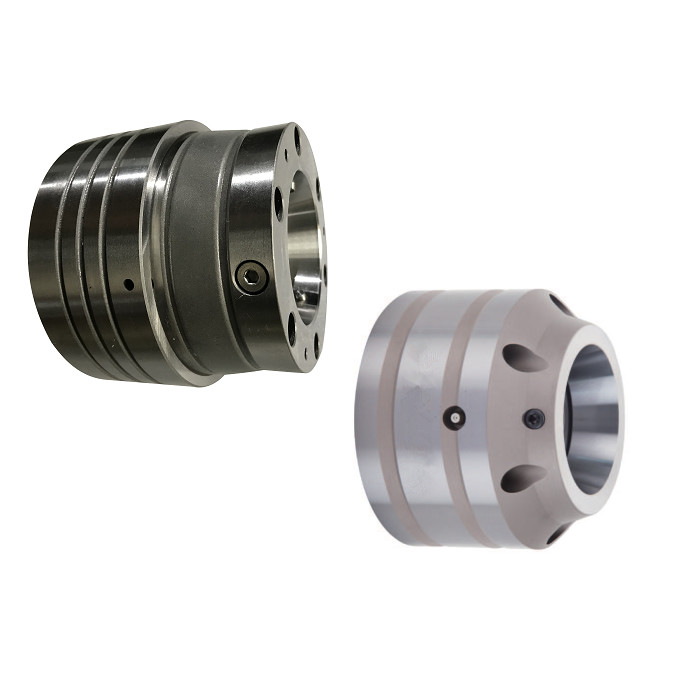

JPC HIGH PRECISION PULL BACK POWER COLLET CHUCK Convient pour le collet en caoutchouc et le collet flexible
Marque: NTH
Le détecteur de collet de précision: 0,010 mm de répétabilité.
Conception de changement rapide du collet: moins de 30 secondes.
Le système d'arrêt d'extrémité amovible pour assurer la précision axiale.
Large plage de serrage: ouverture de 0,5 mm.
Adoption des têtes de serrage vulcanisées Spannstar.
(compatible avec Hainbuch, Ortlieb et autres marques)
Introduction au projet
JPCA est un mandrin avec une haute précision, une forte force de serrage et un corps rigide.La promesse de serrage parallèle de serrer toute la longueur indépendamment de la tolérance de la pièce. Comparé au collet de ressort typique, le collet en caoutchouc peut être utilisé plus large et stable. la conception du bouchon est disponible.
| Modèle | Le code de conduite est le code de conduite suivant: | Le code de conduite est le code de conduite de l'entreprise. | Le nombre d'équipements utilisés | Le code de conduite est le code de conduite de l'entreprise. |
|---|---|---|---|---|
| Nose à broche | A2 à 5 | A2 à 6 | A2 à 5 | A2 à 6 |
| Une | 138 ((5.43 ̊) | 164 ((6.46 ¢) | 138 ((5.43 ̊) | 164 ((6.46 ¢) |
| B.P.C.D. | 104.8 ((4.13 ) | 133.4 ((5.25) | 104.8 ((4.13 ) | 133.4 ((5.25) |
| C | 82.6 ((3.25 ̇) | 106.4 ((4.19) | 82.6 ((3.25 ̇) | 106.4 ((4.19) |
|
D fil de tuyau de traction-max |
M55 | M58 | M72 | M72 |
| F | 97 ((3.82 ¢) | 97 ((3.82 ¢) | 119 ((4.69 ¢) | 119 ((4.69 ¢) |
| L | 123 ((4.84 ¢) | 126 ((4,96 ¢) | 138 ((5.43 ̊) | 138 ((5.43 ̊) |
| M | 137 ((5.39 ¢) | 137 ((5.39 ¢) | 164 ((6.46 ¢) | 164 ((6.46 ¢) |
| N | 27 ((1.06 ¢) | 30 ((1.18 ¢) | 27 ((1.06 ¢) | 30 ((1.18 ¢) |
| Boulons de montage | 6H-M10 | 6H-M12 | 6H-M10 | 6H-M12 |
| Collet |
SS42 Le nombre d'heures de travail |
SS42 Le nombre d'heures de travail |
SS65 (65BZI) |
SS65 (65BZI) |
| Traction du tube de tirage | 5.0 mm ((0.22 ̊) | 5.0 mm ((0.22 ̊) | 5.0 mm ((0.22 ̊) | 5.0 mm ((0.22 ̊) |
| Plage de serrage | 0.5 mm ((± 0,02 ̊) | Le nombre de points de contact doit être déterminé en tenant compte de l'intensité de l'eau. | Le nombre de points de contact doit être déterminé en tenant compte de l'intensité de l'eau. | Le nombre de points de contact doit être déterminé en tenant compte de l'intensité de l'eau. |
| Max est en train de serrer Dia. | 42 mm ((1,65 ̊) | 42 mm ((1,65 ̊) | 65 mm ((2,56 ̊) | 65 mm ((2,56 ̊) |
| Force de traction maximale | 3200 kgf ((7040 lbf) | 3200 kgf ((7040 lbf) | Pour les produits chimiques: | Pour les produits chimiques: |
| Force maximale de serrage | 7200kgf ((15840lbf) est un poids de poids inférieur à | 7200kgf ((15840lbf) est un poids de poids inférieur à | 7200kgf ((20800lbf) est un poids de poids de poids de poids | 7200kgf ((20800lbf) est un poids de poids de poids de poids |
| RPM maximale | 6500 | 6500 | 5500 | 5500 |
| N.O. | 9.5 kg (environ 20 lb) | 10.5 kg (environ 23 livres) | 14.0kg (environ 30 kilos) | 15.0kg (environ 33 livres) |
Sous réserve de changements technologiques sans information préalable
Des exigences non standard peuvent être imposées
